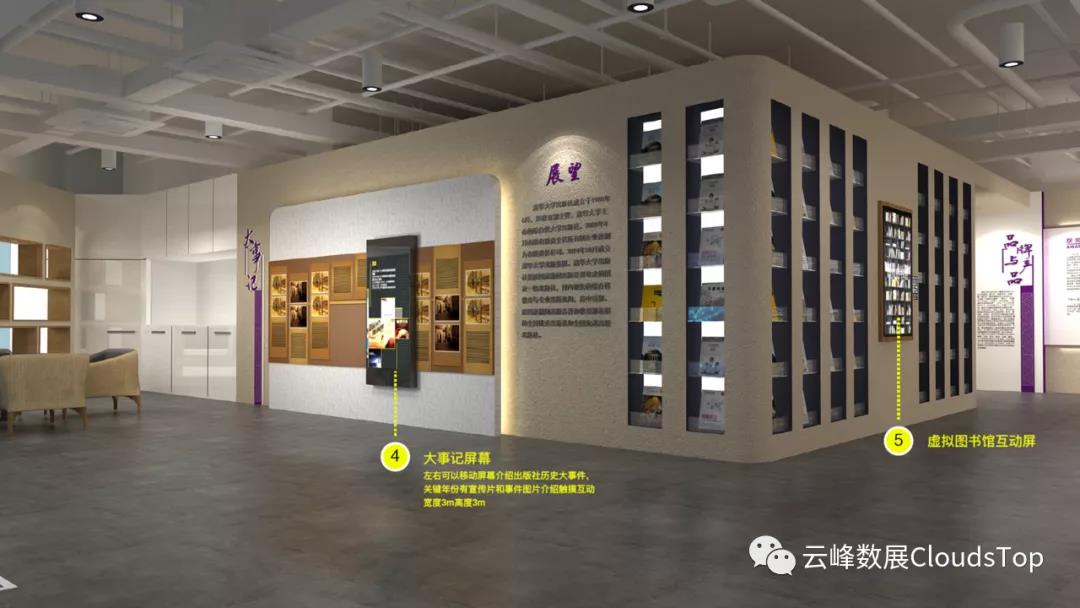

展馆设计方案经认可后，即可进入施工图作业阶段。如果说草图作业阶段以“构思”为主要内容，方案图作业阶段以“表现”为主要内容，那么施工图作业则以“标准”为主要内容，这个标准是施工的唯一科学依据。云峰展馆设计公司认为再好的构思，在美的表现，如果离开标准的控制则可能面目全非。施工图作业是以材料构造体系和空间尺度体系为基础的。在展厅展馆设计施工图的绘制过程，就是方案进一步深化与确定的过程。
一套完整的施工图纸，包括3个层次的内容：一是界面材料与设备位置，二是界面层次与材料构造，三是细部尺度与图案样式。界面材料与设备位置，在施工图里主要表现在平立面图中。与方案图不同的是，施工图里的平立面图主要表现地面、墙面、顶棚的构造样式、材料分界与搭配比例，标注灯具、供暖通风、给排水、消防烟感喷淋、电器电讯、音响设备的各类管口位置。常用的施工图平立面比例为1:50，重点界面可放大到1:20或1:10.
界面层次与材料构造，在施工图里主要表现在剖面图中。这是主题展馆设计施工图的主体部分，严格的剖面图绘制应详细表现不同材料和材料与界面连接的构造。由于现代建材工业的发展，不少材料都有标准的安装方式，所以剖面图绘制主要侧重于剖面线的尺度推敲与不同材料衔接的方式。常用的施工图剖面比例为1:5.
细部尺度与图案样式，在施工图里主要表现在细部节点详图中。细部节点是剖面图的详解，细部尺度多为不同界面转折和不同材料衔接过渡的构造表现。常用的施工图细部节点比例为1:2或1:1，在图面条件许可的情况下，尽可能采用1:1的比例，因为1:2的比例容易造成视觉尺度判断的误差。图案样式多为平立面途中特定装饰图案的施工放样表现，自由曲线多的图案需要加注坐标网络。图案样式的施工放样图，根据实际情况决定相应的尺度比例。
